EBAR

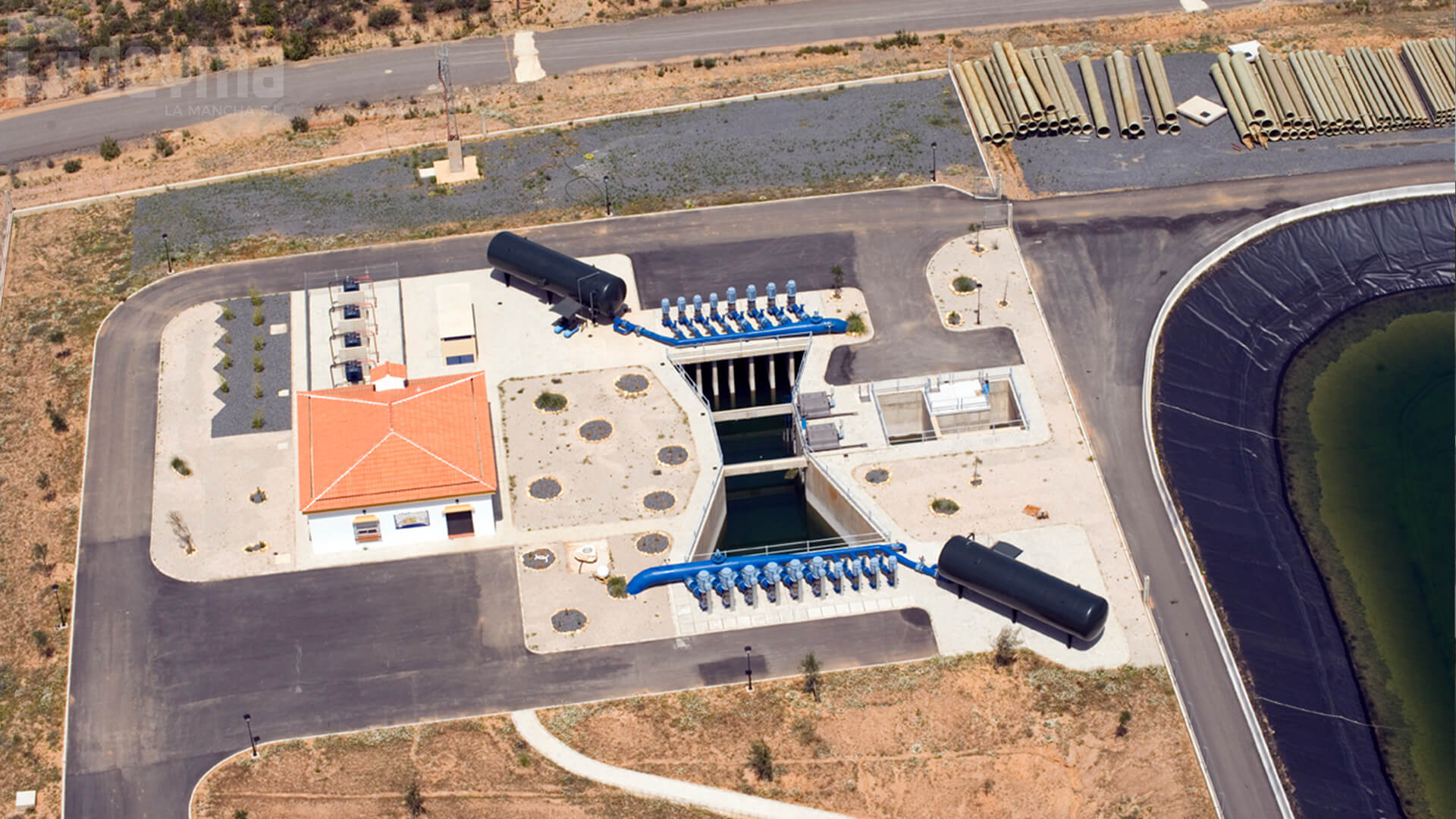

Estación de Bombeo de Aguas Residuales
Una Estación de Bombeo de Aguas Residuales (EBAR) es una instalación destinada a recoger, elevar e impulsar aguas residuales cuando su transporte por gravedad no es posible, permitiendo su conducción hasta colectores, estaciones depuradoras u otros puntos de la red de saneamiento.
Cómo funciona una estación de bombeo de aguas residuales
Aunque la configuración concreta depende del caudal, la altura de impulsión, la obra civil y las condiciones de explotación, una EBAR integra una serie de zonas y elementos destinados a recibir, almacenar temporalmente, bombear y conducir el agua residual de forma controlada.

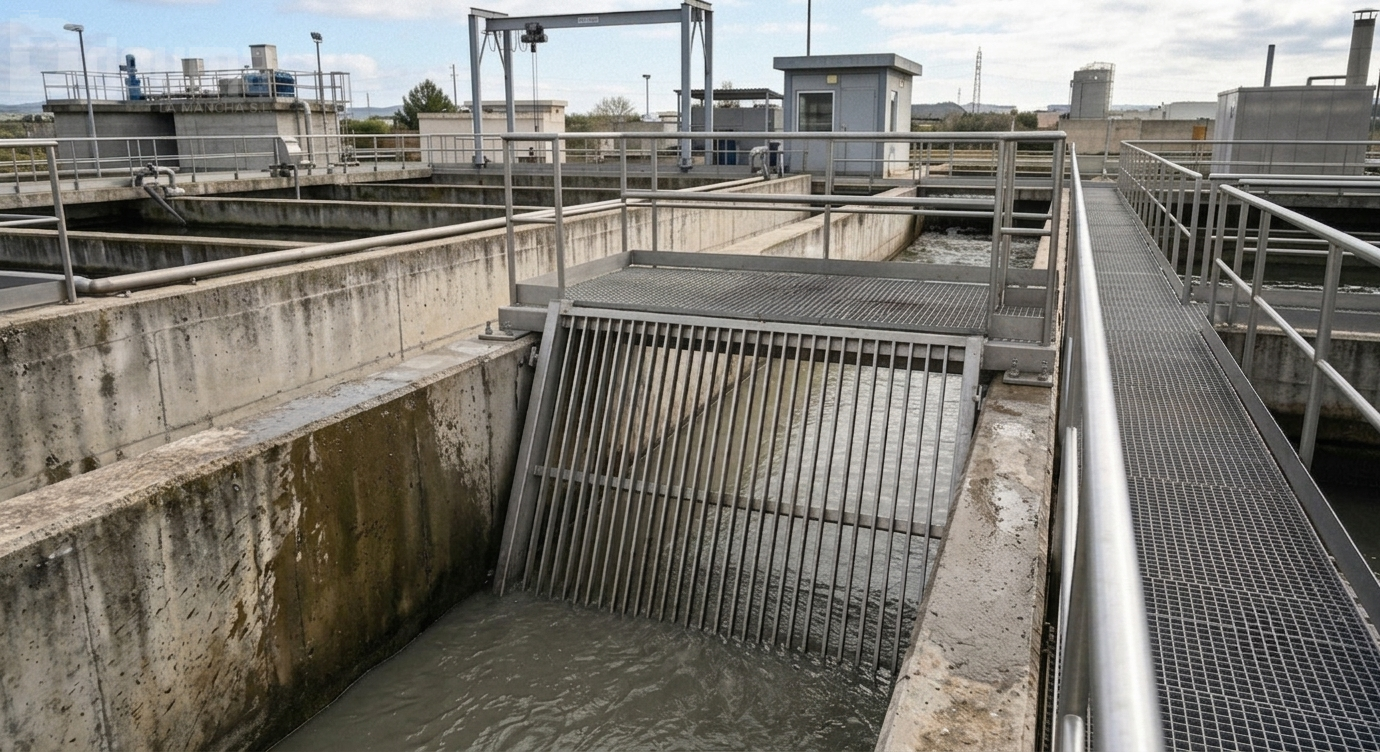

Recepción del agua residual

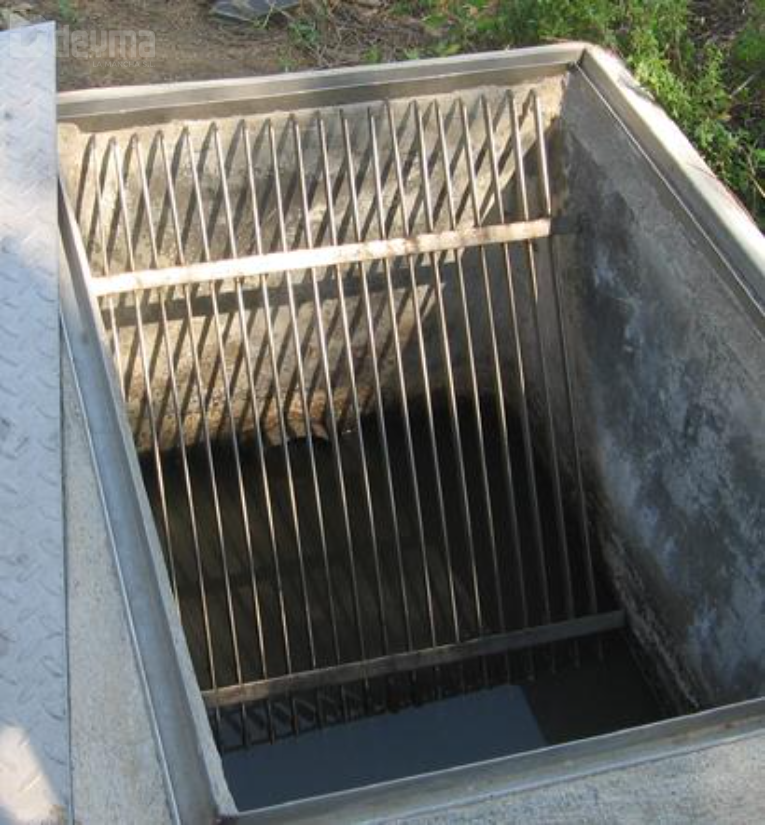

El agua residual procedente de la red de saneamiento alcanza la estación y entra en la zona de recepción. Dependiendo de las características de la instalación, puede ser necesario incorporar sistemas de desbaste destinados a retener sólidos y residuos que puedan provocar obstrucciones o afectar al funcionamiento de los equipos posteriores.

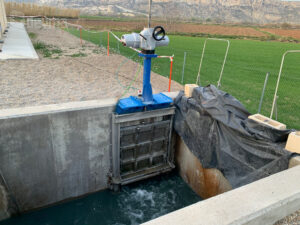

También pueden instalarse elementos de aislamiento y regulación que permitan controlar hidráulicamente la entrada a la estación y facilitar las operaciones de explotación y mantenimiento.

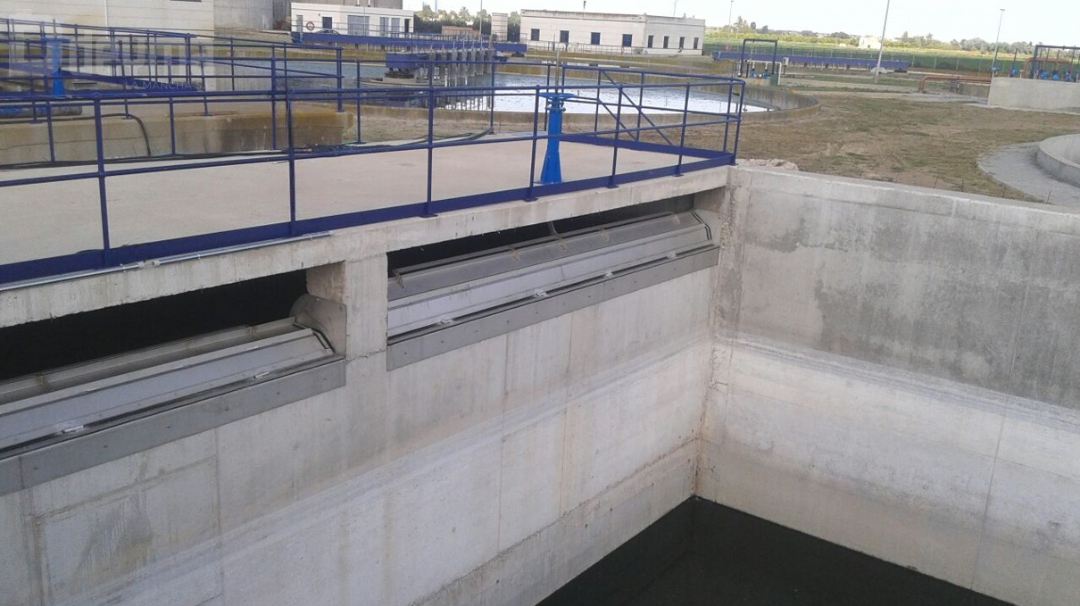

Pozo húmedo y control de nivel
El agua residual se acumula temporalmente en el pozo húmedo antes de ser impulsada. Su geometría y configuración hidráulica son importantes para proporcionar una alimentación adecuada a los equipos de bombeo y limitar la acumulación de sólidos, la entrada de aire y la formación de condiciones hidráulicas desfavorables.
El nivel del agua determina las condiciones de arranque y parada del sistema de bombeo. La instalación puede incorporar instrumentación, regulación hidráulica y diferentes elementos auxiliares en función de los requisitos particulares del proyecto.

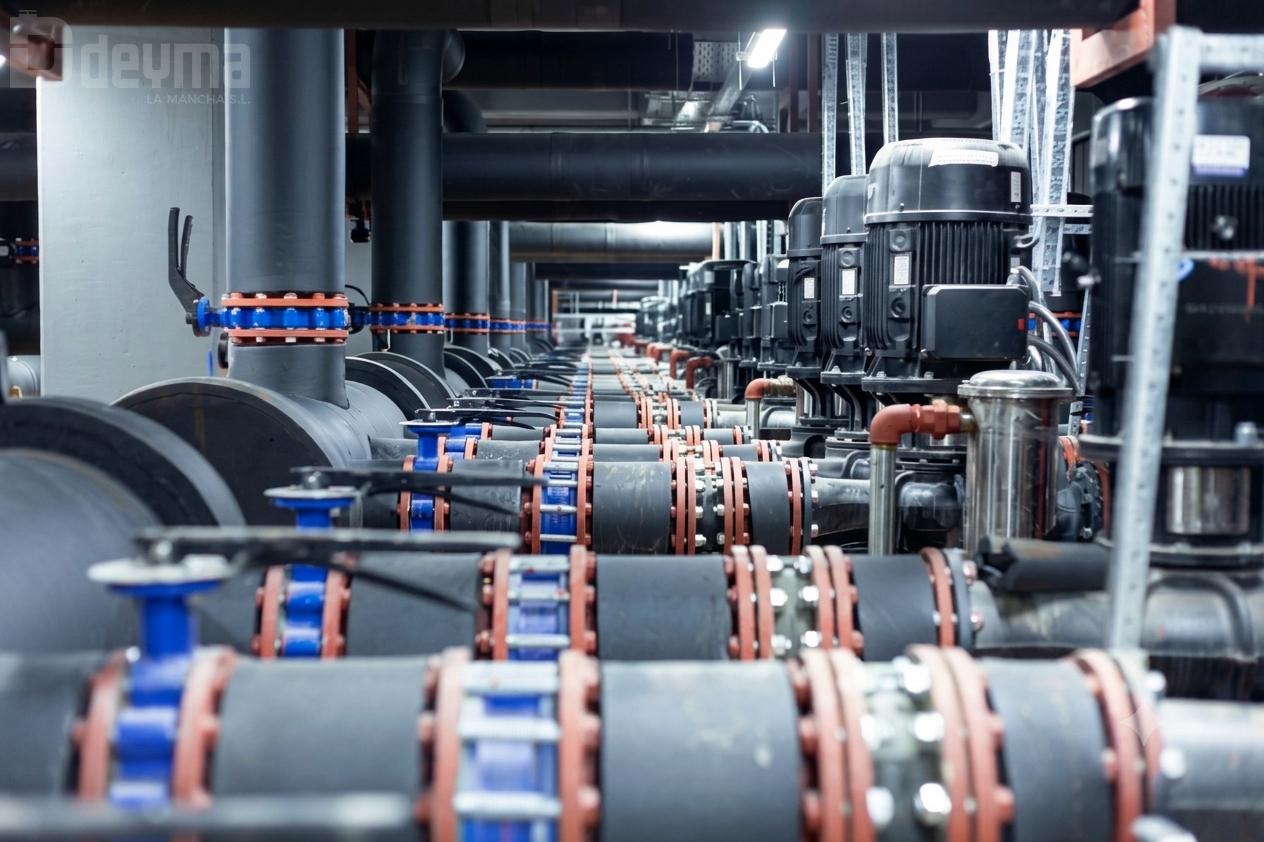

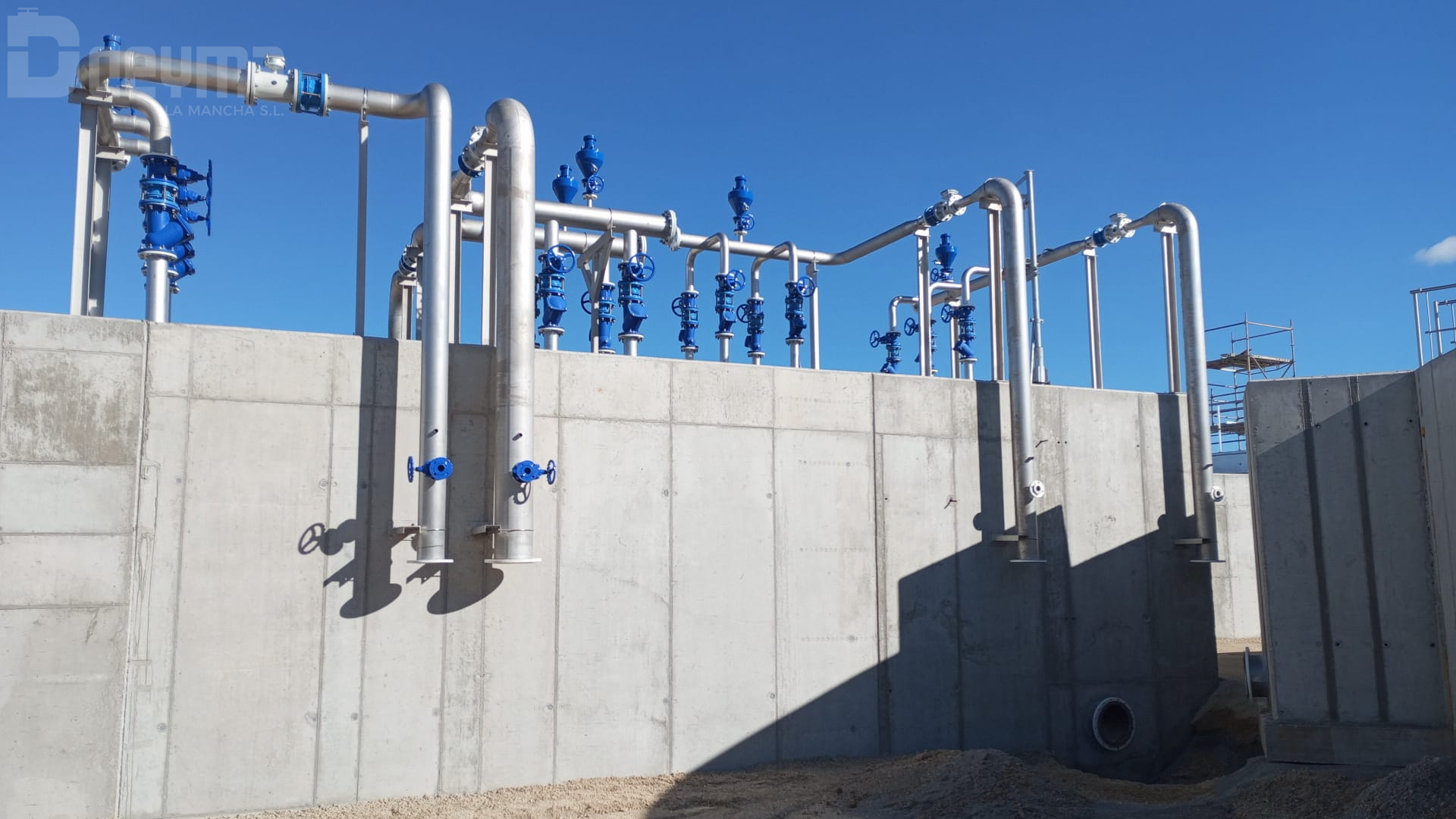

Bombeo e impulsión
El conjunto de bombeo proporciona la energía necesaria para elevar el agua residual y vencer la diferencia de cota y las pérdidas de carga existentes hasta el punto de descarga.
La selección y configuración de las bombas dependen del caudal, la altura manométrica, las características del agua residual y las condiciones de funcionamiento previstas. Asociados al bombeo se encuentran colectores, tuberías, piezas especiales, soportes y otros elementos mecánicos necesarios para conformar la línea de impulsión.
Cámara de válvulas y conducción
A la salida de los equipos de bombeo se disponen los elementos necesarios para controlar y aislar hidráulicamente cada línea de impulsión. Las válvulas de retención evitan el retorno del agua hacia las bombas, mientras que las válvulas de aislamiento permiten independizar equipos o tramos para realizar operaciones de inspección y mantenimiento.
A partir de esta zona, el agua residual continúa por la conducción de impulsión hasta alcanzar el punto desde el que puede continuar su transporte hacia la red de saneamiento o la instalación de tratamiento.

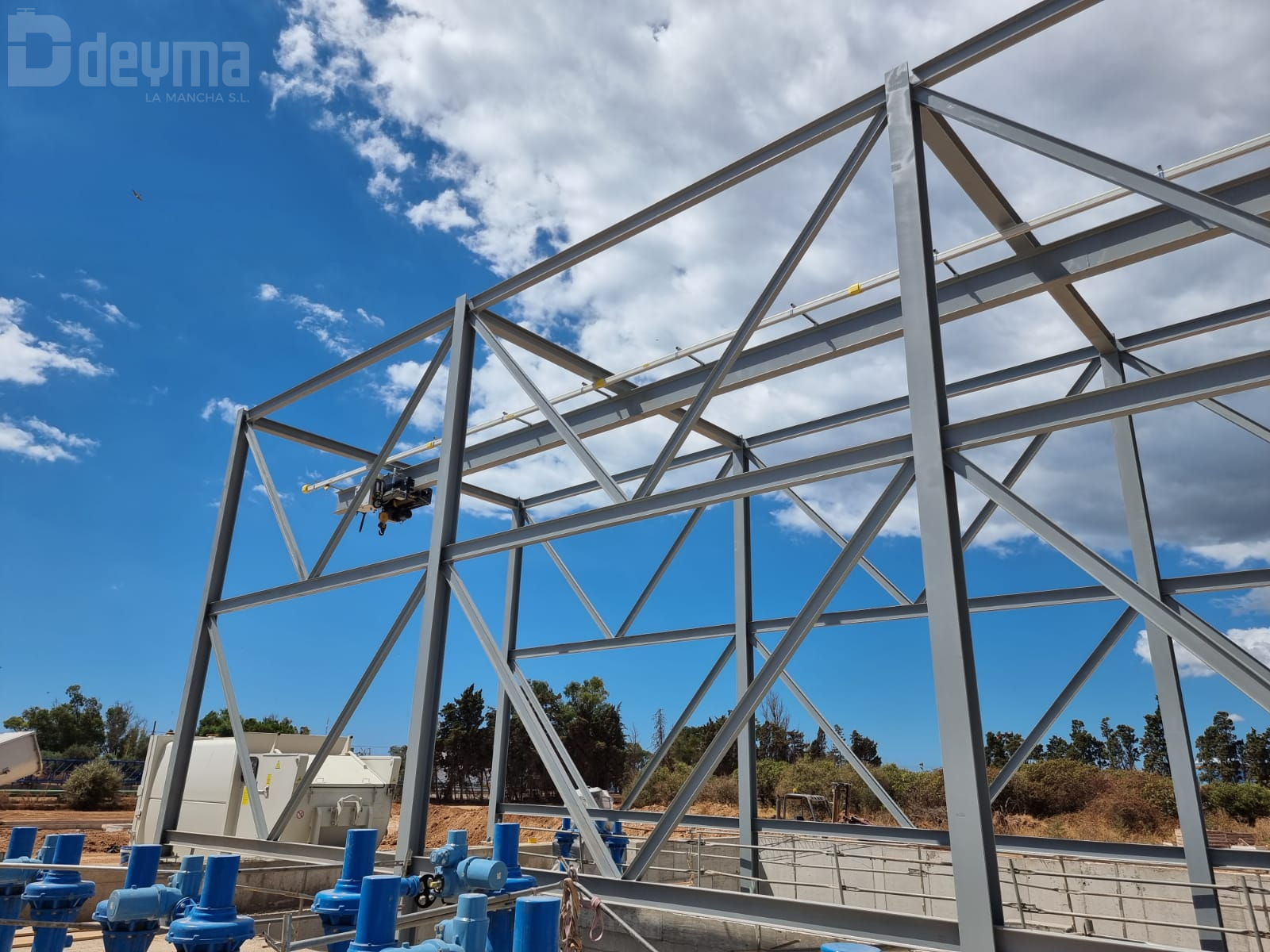

Control, acceso y mantenimiento

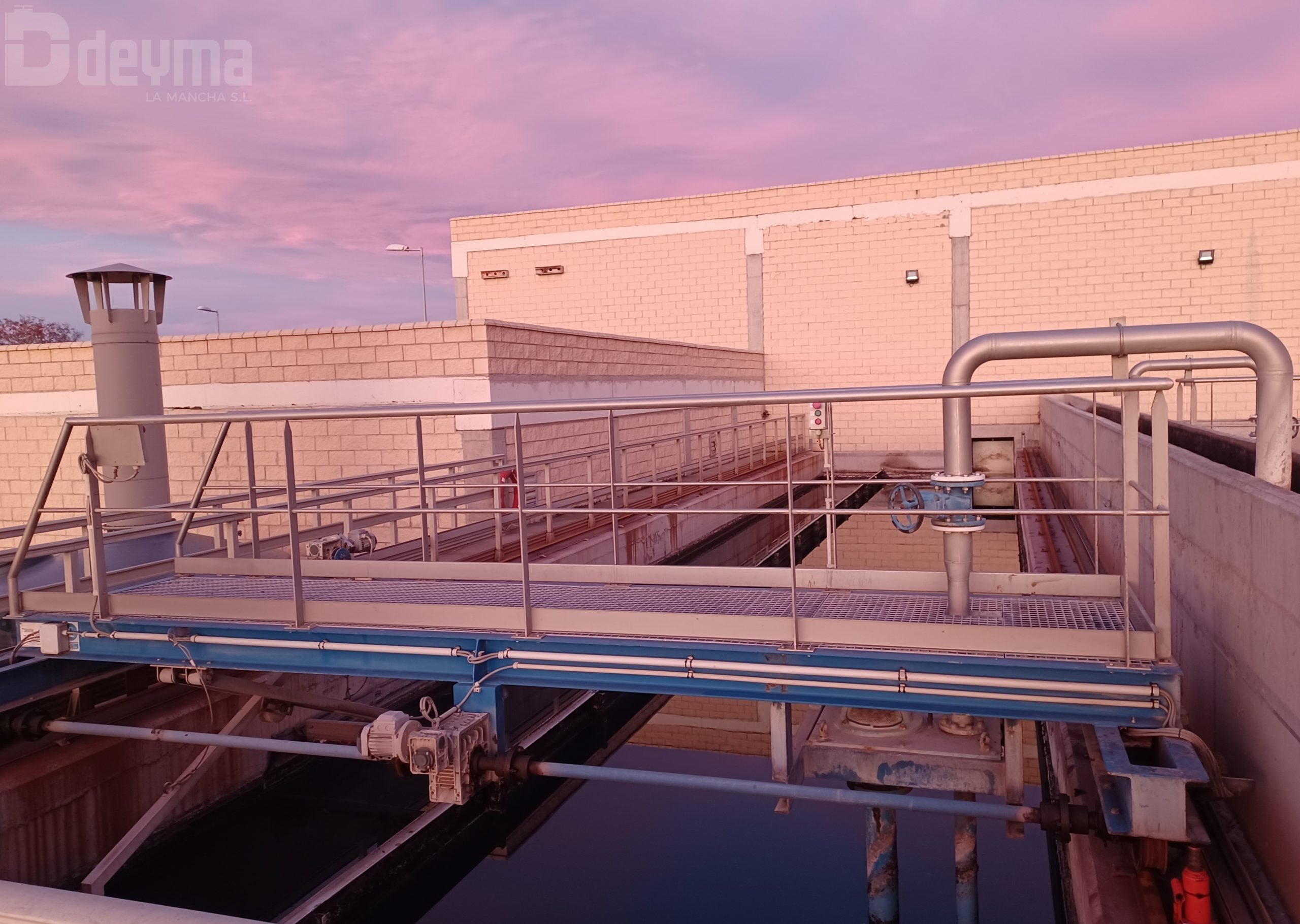

El funcionamiento fiable de una EBAR requiere facilitar la inspección, extracción y mantenimiento de sus equipos. Para ello se integran accesos, plataformas, pasarelas, escaleras, barandillas, estructuras de soporte y otros elementos auxiliares adaptados a la geometría de cada instalación.
Según las necesidades del proyecto, la estación puede incorporar sistemas de control de nivel, automatización, alarmas, telemetría, ventilación y otras soluciones destinadas a supervisar su funcionamiento y facilitar la intervención del personal de explotación.
